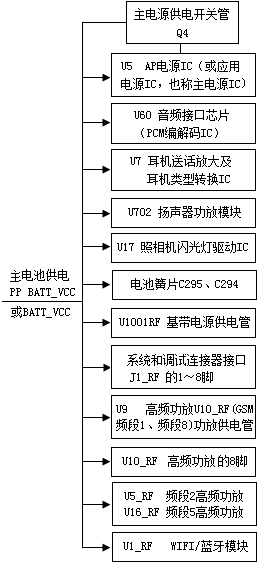

一、通电即大电流漏电：启发式思维导入（思维模式适用于一切手机）——请画出苹果iPhone  4s手机电池供电电路去向结构图

｛苹果iPhone  4s电池供电电压(英文标记为PP BATT VCC)直接送到哪些电路元器件？其它iPhone 5、iPhone 5S/iPhone 5C、iPhone 6/ iPhone 6 Plus同理｝；学会画出方框图和分析方框图，无论是对看电路图或者是排除故障确定故障大致范围，培养举一反三、随机应变的能力，都能起到至关重要的作用。

发散式思考：与电池供电直接相连接的一切元器件，只要其中有一个漏电或击穿，将会造成一通电就有漏电流或一通电就有大电流现象，我们将考虑这些器件是否存在漏电或击穿。

（1）直接送到主电源IC  U5（即AP电源管理模块）B1、D1、D2脚、C1脚（电池电压检测BATTERY_SNS）和主电源供电开关管Q4（PMOS管）的漏极（D极）

（2）直接送到音频接口芯片（PCM编解码IC）U60的F5脚，在C147(10uF)可测量电压，小滤波电容C145（0.1uF)、C317(56pF)也可测量电压。

（3）直接送到耳机送话放大及耳机类型转换IC  U7,在C286（0.1uF)上、R120上均可测量电压。

（4）直接送到U702 扬声器功放模块，在C747（10uF)上、L701电感上均可测量电压。

（5）直接送到U17照相机闪光灯驱动IC,在C246（10 uF)上、L9电感上均可测量电压。

（6）直接送到电池簧片滤波电容C295(56 pF)、C294(100pF)，在上可测量电池电压。

（7）直接送到基带电源供电管U1001RF

（8）直接送到系统和调试连接器接口J1_RF 的1～8脚

（9）直接送到高频功放U10_RF(GSM、频段1、频段8)功放供电管U9，在电容器C7、C8上可测量电池电压。

（10）直接送到高频功放U10_RF的8脚，在C16_RF（10 uF)上可测量电压。

（11）直接送到高频功放U5_RF(频段2功放)、U16_RF频段5功放，在C52_RF和C49_RF上可测量电压。

（12）直接送到WIFI/蓝牙模块U1_RF的27、28脚，在滤波电容C67_RF (10uF)上可测量供电电压，小滤波电容C68_RF(100pF)、C75_RF(56pF) 上也可测量电压（BATT_VCC）

欢迎关注【万技成智能电子电商实战学院】，教你维修和创业.

二、iPhone7二修手机不开机大电流维修

收到一台iPhone7，又是一台二修机，故障描述摔了一下不开机，拆开加电测试，直接大电流1.6A，松香烧机，发现主电源发热，根据发热的地方找故障，确定硬盘3v供电接地了，然后拆掉电容

再次测试，发现c1719电容短路，拆掉后电流定40，没有大电流的情况了，一同把之前维修拆掉的L1805这个大电感补上去，再次开机测试，已经可以正常开机进系统了，测试没有问题后故障解决。

三、iPhone6 plus重摔主板严重发烫不开机维修过程

一部重摔的iPhone6plus，液晶屏排线断，机壳变形，主板严重发烫不开机。
拆掉屏蔽罩，用电源表加电发现漏电1A，主板右背光灯升压管严重发烫，熏松香立刻就会熔化。
对症下药，拆掉右背光灯升压管，加电已经正常了。右背光灯升压管没装导致液晶屏右边不亮，先不管它，直接刷机！

刷完机重启之后按照正常流程的话手机会重启进入系统，结果手机重启之后进入恢复模式无法退出，重新刷机还是这样。
先不要管这个故障，把背光故障修完再说，接下来更换全新的背光灯升压管。

重新刷机，这个时候液晶屏背光已经正常了。
刷机重启，手机进了激活界面，维修完成！关注【万技成智能电子电商实战学院】，教你维修和创业。
