完美拆装苹果手机的集成电路

　　对于集成电路基带 CPU 的拆装，对于很多维修工程师来说，总觉得很难拆、难装，其实并非如此；只要把下面四点做好，没有理由装不好的；当然对待技术、技能以及任何事业首先必须从心态上具备工匠精神，若心浮气躁的话，什么事情都无法干好或半途而废；把握好工程师个人心理素质尤其重要，归纳起来有五心即耐心、细心、用心、专心、恒心；若拆装不好，可以找几个废主板反复练习一下，各个大小集成电路（英文缩写为 IC）都认真去拆、除胶和安装焊接。

     1.拆的时候，风枪温度 280～300℃，耐心的加热 10～20 分钟，不要只用风枪加热一会儿就盲目心急去拆或去翘；若里面的焊锡融化了，轻轻的就可以翘起来了，不需要用力；如果太用力会损坏集成电路，同时损坏印刷电路板（英文缩写为 PCB）上的焊盘铜箔，使焊盘铜箔脱落，造成主板废掉和无法挽回的损失（补充温馨提示：能力强的工程师能看懂电路图的还能够根据电路工作原理在电路板上去做飞线连接，也有些由于工艺复杂，飞线过于困难而导致放弃）。

      2.除胶的时候要绝对的耐心，遇到硬的胶耐心的一点点的用手术刀切碎那个黑胶，注意是切碎，避免弄掉铜箔点，胶除干净后，焊盘上好锡后，先用风枪加热焊盘一会（如果不先加热，温度不够，吸锡线很容易跟焊盘连在一起，弄掉焊盘的焊点）；然后用吸锡线弄点松香把焊盘的余锡吸干净，吸干净后用放大镜再检查一遍看看是否还有焊盘某个焊接点上的锡没吸干净，需要继续吸干净；注意用吸锡线的时候，不要用力压或用力磨，这样很容易弄坏焊盘，只需要焊盘焊点上的锡珠熔化了就自然会被烙铁头吸走了；所以电烙铁温度必须够，烙铁停留的时间一般不超过 3s 钟，但得保证使焊点熔化；在这里温馨提示一下，很多初学者一点用电烙铁的常识都没有，烙铁头黑黑的都被氧化了，大喊老师为什么焊接不了?烙铁头是要好好呵护的，新买来的电烙铁烙铁头是要通电发热用焊锡包了一层锡，即呈现白色的；平时在使用时，烙铁头黑黑的已经氧化了，要在沾有水湿润的海绵上拖一下即旋转擦一下，保持光亮洁白；为保养更好一点，可以左手拿着焊锡丝，右手拿着已经发热的电烙铁，借助松香焊剂使焊锡很好熔化浸润在烙铁头表皮上。 松香或焊油焊剂起浸润作用，拆装焊接过程中随时是离不开焊剂的，否则焊接困难，拆下时，焊盘上都是毛刺；不管是拆、装，离开了助焊剂，不能很好的浸润焊盘焊点和引脚，造成焊接困难。

      3.安装的时候，先把焊盘的焊油或者松香清洗干净，再用风枪吹干；不要一边用镊子夹住这个 IC、一边用风枪加热，不需要用镊子夹住，因为用镊子夹住的话手一抖很容易走位。把 IC 放在焊盘上，用放大镜对好位置，因为这个 IC 是放在焊盘上没有用镊子夹住定位的，所以风枪的风速要调低，风太大的话就会把 IC吹走，风枪温度调到 260℃左右，用大口的风枪嘴（目的也是减低风速），这样加热的话这个 IC 就纹丝不动了。用风枪加热一会，若里面的焊锡完全熔化了，可以提高点风速（因为里面有焊点熔化了就不用担心风太大把 IC 吹走位），用镊子弄一点松香或者焊油放在 IC 旁边，会自动流进去。再加热一会，如果里面的锡完全融化后这个 IC 会往下沉，松香会从边上挤出来，再加热一会就 OK 了。加热过程中不需要动这个 IC，称这样的方法为傻瓜式，因为加热过程中无需全神贯注，无需担心手会发抖，无需你高超的焊工，只要做到一点——把 IC 的位置放好就可以了。装别的 IC 也一样比如触摸 IC，USB 管理 IC——U2 等，焊工一般的按照此方法完全可以装好这个基带 CPU。

      4.另外那些小的玻璃 IC 能用烙铁烫下来的就绝对不要用风枪，还有有的电感也很容易坏掉，拆的时候尽量用烙铁，用风枪很容易吹到旁边的 IC 短路。

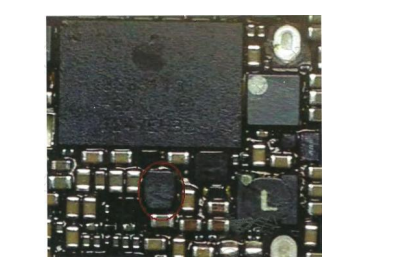

iPhone4 的耳机控制 IC---U70 .

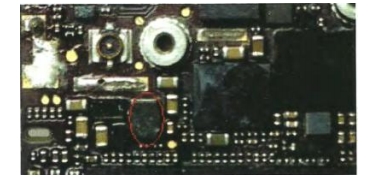

iPhone5 的 U2，这个 U2 绝对不要用风枪拆（靠 CPU 太近）

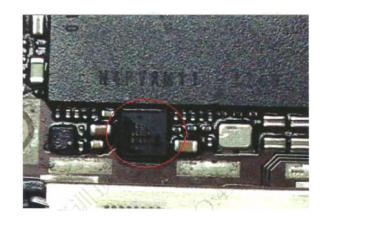

Iphone5 的 U15

另外有的电感坏的，需要更换的，如果周围有封胶的 IC 的不要用风枪拆，比如 iphone5 主板旁边的电感，如果用风枪拆容易把 U15 吹到爆锡短路

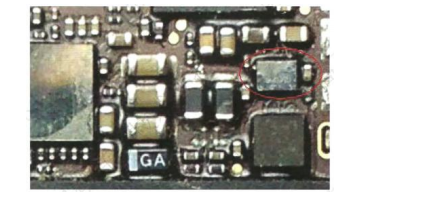

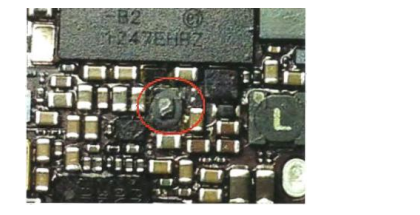

比如 iphone5 电源 IC 旁边的 L19 .

这个 L19 很容易坏，坏了造成无显示，无灯光。这个电感周围都有封胶的 IC，小 IC 大 IC 都有，用风枪拆的话就容易把旁边的 IC 吹短路。所以要零风险更换这个电感的话就不要用风枪，拆的时候用钳子先把电感上面部分剪掉，可以看到有铜丝。

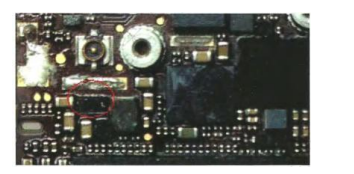

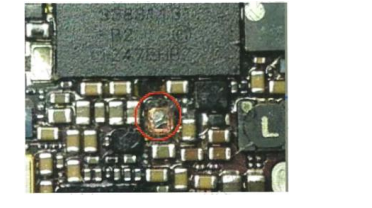

再用尖的的镊子挑起弄掉铜丝，如下图：

再用钳子把黑色的芯剪掉，剩下底下的一点是塑料，风枪温度 240℃，加热几分钟会软化，边用风枪加热边用烙铁，就可以把底层也弄掉。

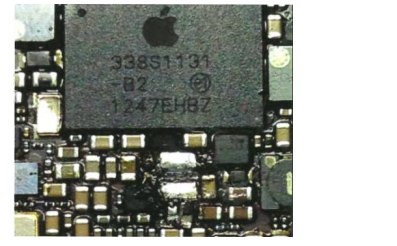

清理干净，上好锡，温度 260℃，装好。

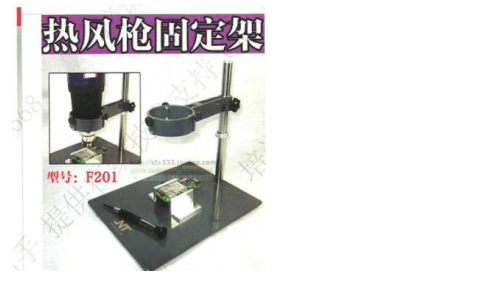

　　用烙铁拆这个小 IC，比如拆 iphne5 主板上 U2 的时候，如果温度不够，拆不下来，一方面可以买一个大功率的烙铁（修电视的烙铁），或者用一个风枪架子，夹住风枪，温度 240℃，风枪一边加热，烙铁一边烫，一会就可以拆下来，直至这个 IC 底下有锡珠冒出来，就可以轻轻挑起这个 IC。处理焊盘的时候比如使用吸锡线的时候也可以用这个风枪架子，一边用风枪加热的话，就方便多了。
