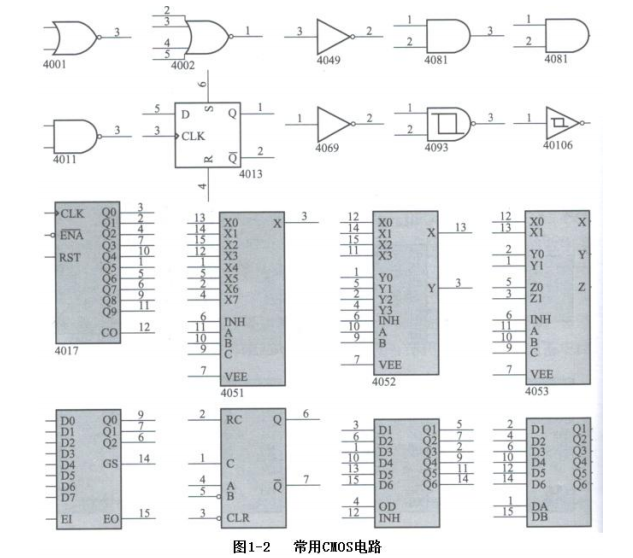

　　数字电路中最基本的电路是与、或、非门电路，并由此衍生出组合逻辑电路、时序逻辑电路，乃至不断发展出存储器、CPU、CPLD、FPGA、DSP 等各种数字器件。早期的工控电路板因当时的技术所限，简单独立的数字逻辑器件如 74 系列TTL 器件及 40xx 系列 45xx 等较多，随着大规模集成电路的不断发展，大量这些器件组合后能达到的功能，用一个或数个芯片就可实现，而这些简单独立的数字逻辑器件在一块电路板上的数量越来越少，但总归还是有一些。为了“发挥余热”，某些老旧设备尚需维修，此类设备电路板上的数字逻辑器件还不少。图 1.1、图 1.2 中所列是各种常用 74 系列、40 系列、45 系列的内部逻辑图。

      这些常用的逻辑电路，基本都是双列直插封装或双列表面贴装的封装形式，基本上都是第一排的最后一个引脚接地（GND），第二排最后一个引脚接电源正端（VCC），如果需要通电试验电路板，可以据此判断要加电的部位。

　　这些逻辑电路的通电检测，简单的可以使用万用表，也可以使用逻辑笔，最直观的检测当然是使用示波器。

　　工控电路板中，以 74 系列的数字逻辑电路最常见，作为维修技术人员，对这些电路的原理结构和损坏检测方法应当熟悉。通常生产厂家都会提供 pdf 文档形式的芯片数据资料，这些资料国内外各大电子网站都有下载。在检修或代换时，我们可以依据这些资料作为参考。

　　万用表的检测情况，比如 TTL 芯片使用的是 5VDC 电源，要检测一个非门是否正常，假设输入信号处于静态没有跳变，则输入是高电 平 输出就是低电平，输入低电平，输出就是高电平。高电平就是 5V 或比 5V 少一点点，低电平就是0V 或比 0V 大一点点。如果输入信号是动态变化的，那么输出信号也会动态变化，此时万用表测量直流电压，显示的就是一个脉冲平均值，如果输入是个占空比 40%的脉冲信号，万用表显示就是 5×40%=2V 左右，输出就是 5×60%=3V 左右，如果此时输出固定高电平或低电平，则要怀疑芯片坏了。当然对于集电极开路输出结构的芯片，以上测量方法就不准确了，因为此类芯片将内部晶体管集电极开路状态视为高电平，如果输出不接上拉电阻，那就测不到接近电源的电压。

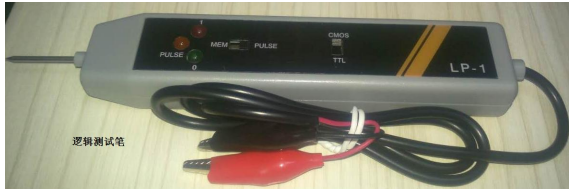

　　逻辑笔检测逻辑芯片相对比较直观，使用带脉冲进位的逻辑笔，不但可以判断逻辑电位，还可以从逻辑跳变频率大致观察输出逻辑是否正常。

　　当然最直观的方法还是使用示波器来查看逻辑电路的状态。

　　逻辑电路中一个输出逻辑门可以连接一个输入逻辑门，也可以不连接或连接多个输入逻辑门，但输出逻辑门不可以和输出逻辑门相连（集电极开路、源极开路或三态门除外），即一个电路节点只有一个输出，所以，当检查逻辑电路的信号走向时，确定某个引脚是某个芯片的输出后，那么信号的源头就应该从这个芯片去查找，而不应该去纠结其他芯片。
